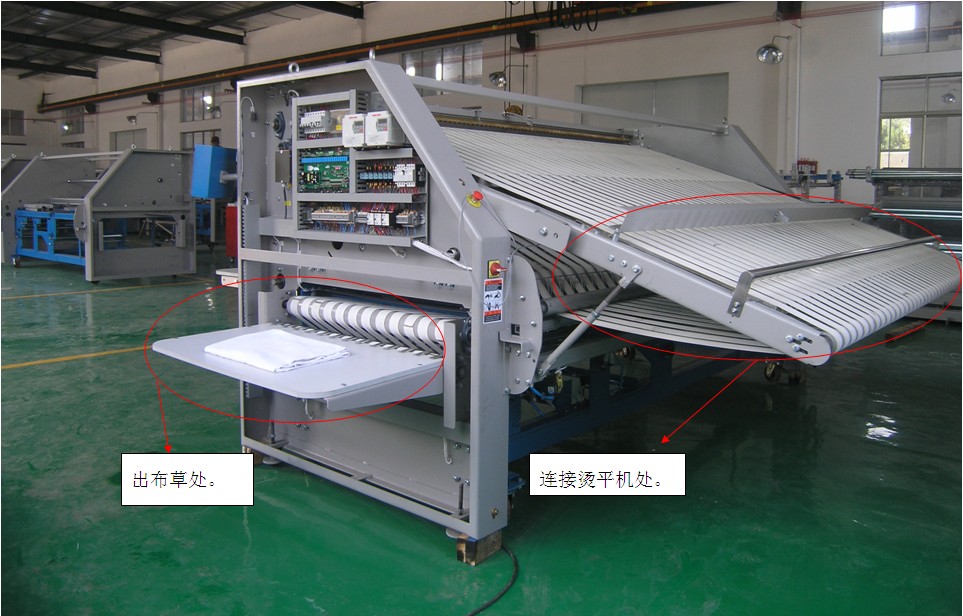

上海力凈折疊機是熨平機的后續配套設備，它具備兩橫三縱共五折的折疊功能，更大折疊范圍3000×3000mm兩套獨立的驅動電機由變頻器控制，具備折疊速度在50m/min內無極可調的功能，可與各種類型的熨平機相匹配。采用PLC可編程控制器，抗干擾性強。高度智能化的液晶顯示觸摸屏操作系統，具有良好的人機界面，完善的自診斷功能和安全保護系統便于機器的日常使用和維護，國內首創的防靜電功能更增加了機器的工作可靠性和穩定性。
上海力凈ZD3000-V新型折疊機特申請以下：
1：名稱（特制原裝整體鏤空式推進裝置）描述：折疊機第五折鉤刀為整體鏤空設計，特制原裝整體鏤空式推進裝置，通過氣缸的杠桿推進原理達到第五折的推進作用。

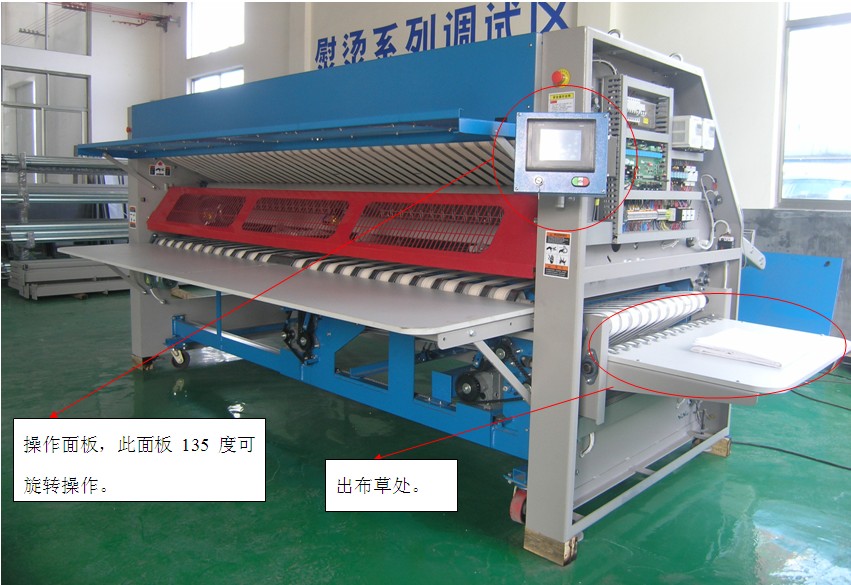

2：名稱（電腦版135度可旋轉裝置）描述：為了便于工作人員的觀察與操作，特制135度可旋轉裝置電腦版，讓工作人員在正面及側面都能可視性操作。（此結構的改動能讓原本單獨區域的操作可擴大化，讓操作人員能135度一個范圍的操作。）

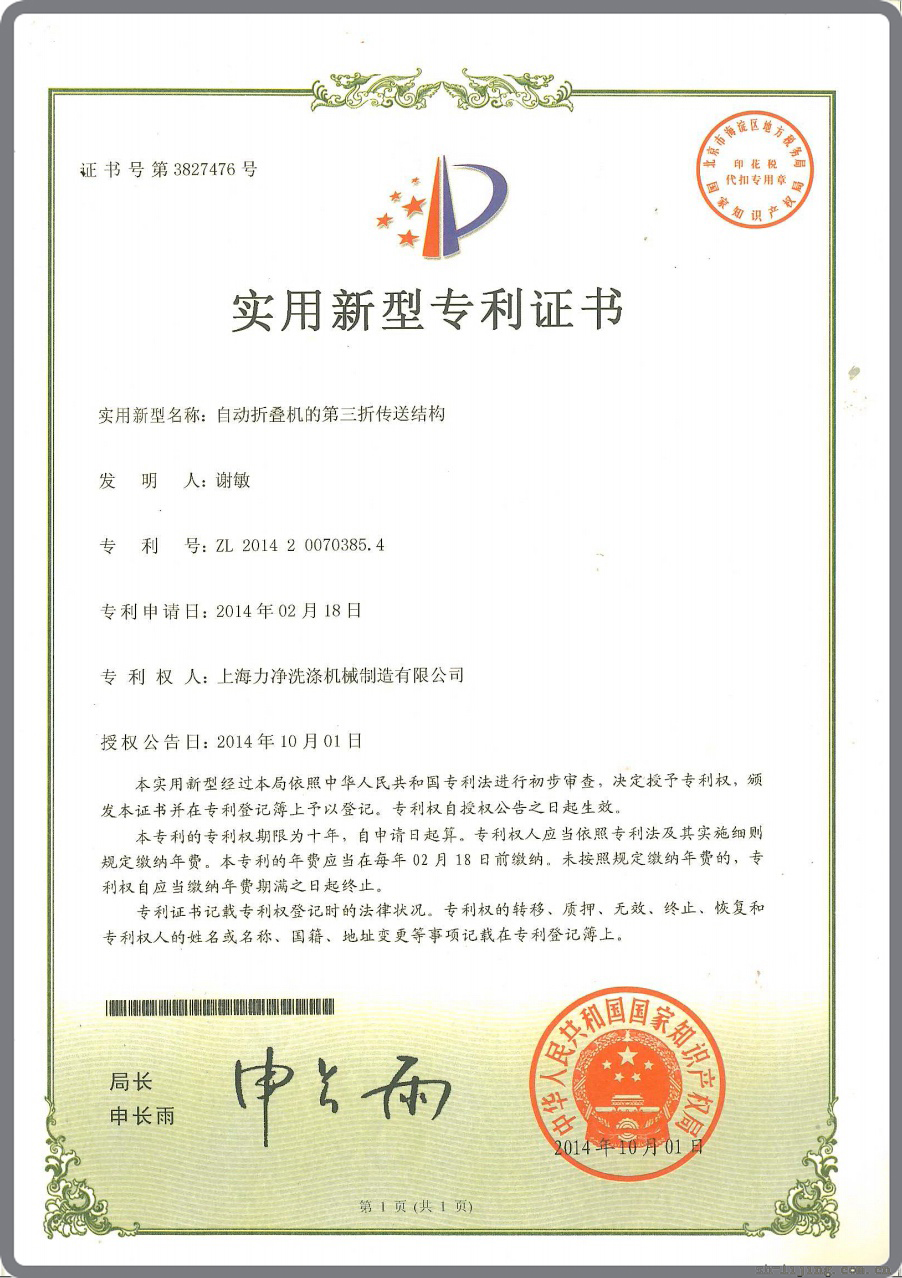

3：名稱（第三折獨立省電模式電機）描述：由以前靠帶子被動轉動的舊模式，改為現在獨立電機主動轉動，該電機在待機時不產生用電量，以達到省電模式。

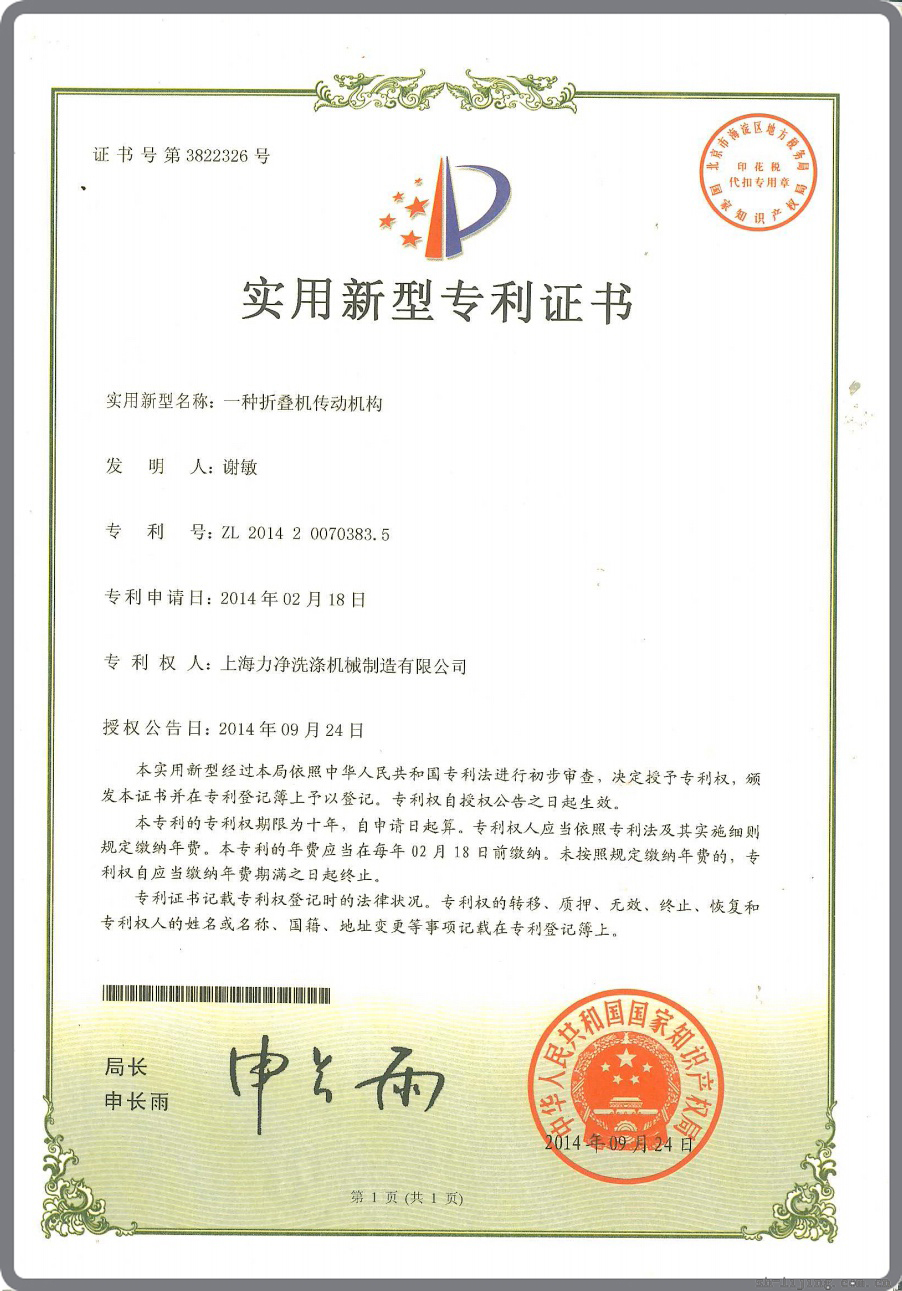

4：名稱（電機、變頻器結合獨立制動）描述：折疊機由以前的離合器傳動改為電機、變頻器獨立傳動制動。以前用離合器控制折疊機次數多了之后，離合器發燙，折疊機停止工作。冷卻后才能重新啟動折疊，現在改為電機、變頻器獨立傳動制動，解決離合器發燙需要讓燙平機停機，冷卻后再次工作的煩惱。（在此項沒研發之前，離合器控制的折疊機折疊次數多了之后，離合器發燙，折疊機停止工作。冷卻后才能重新啟動折疊，現在改進之后不會出現因為離合器發燙而導致重新啟動設備的情況。）?

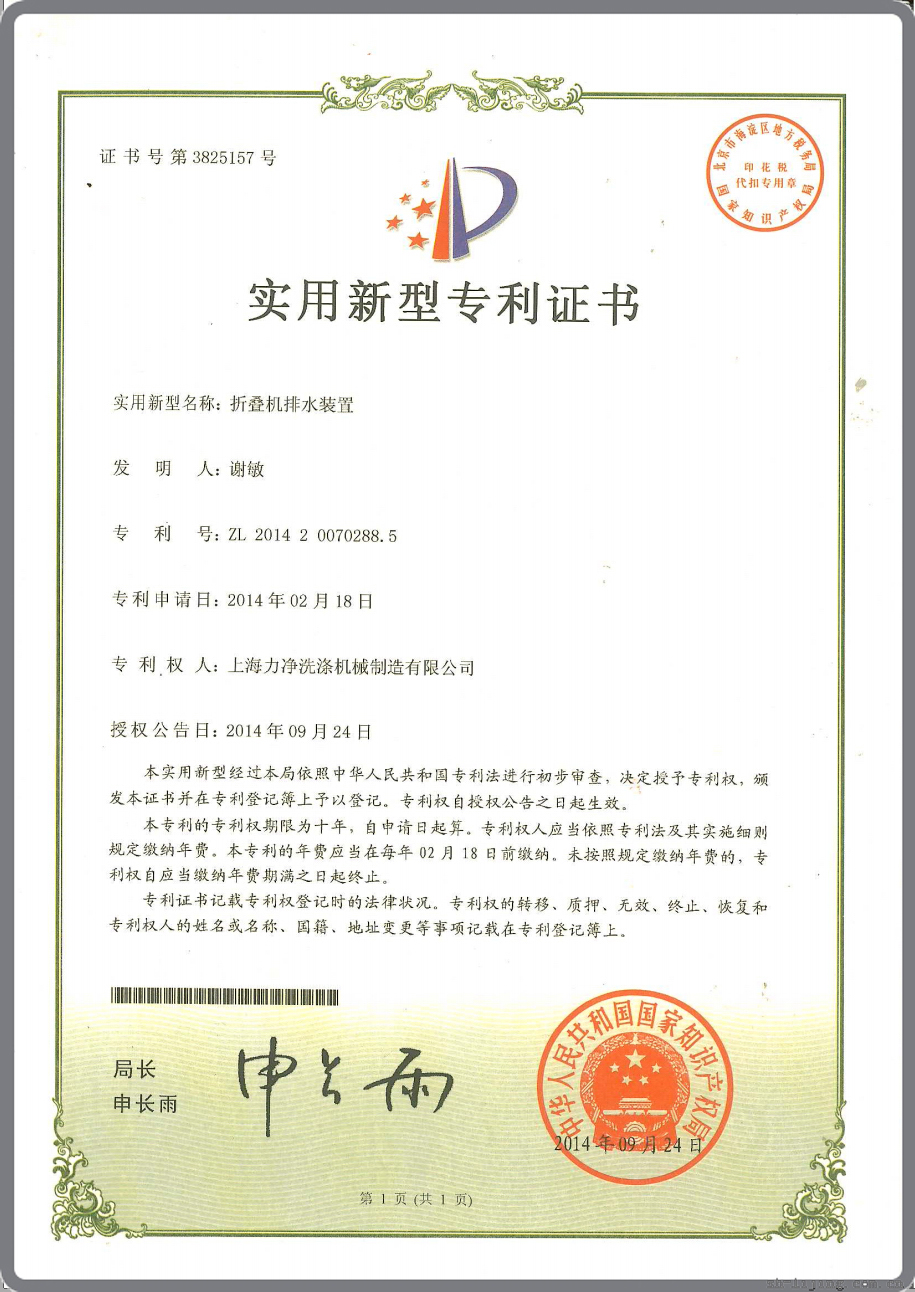

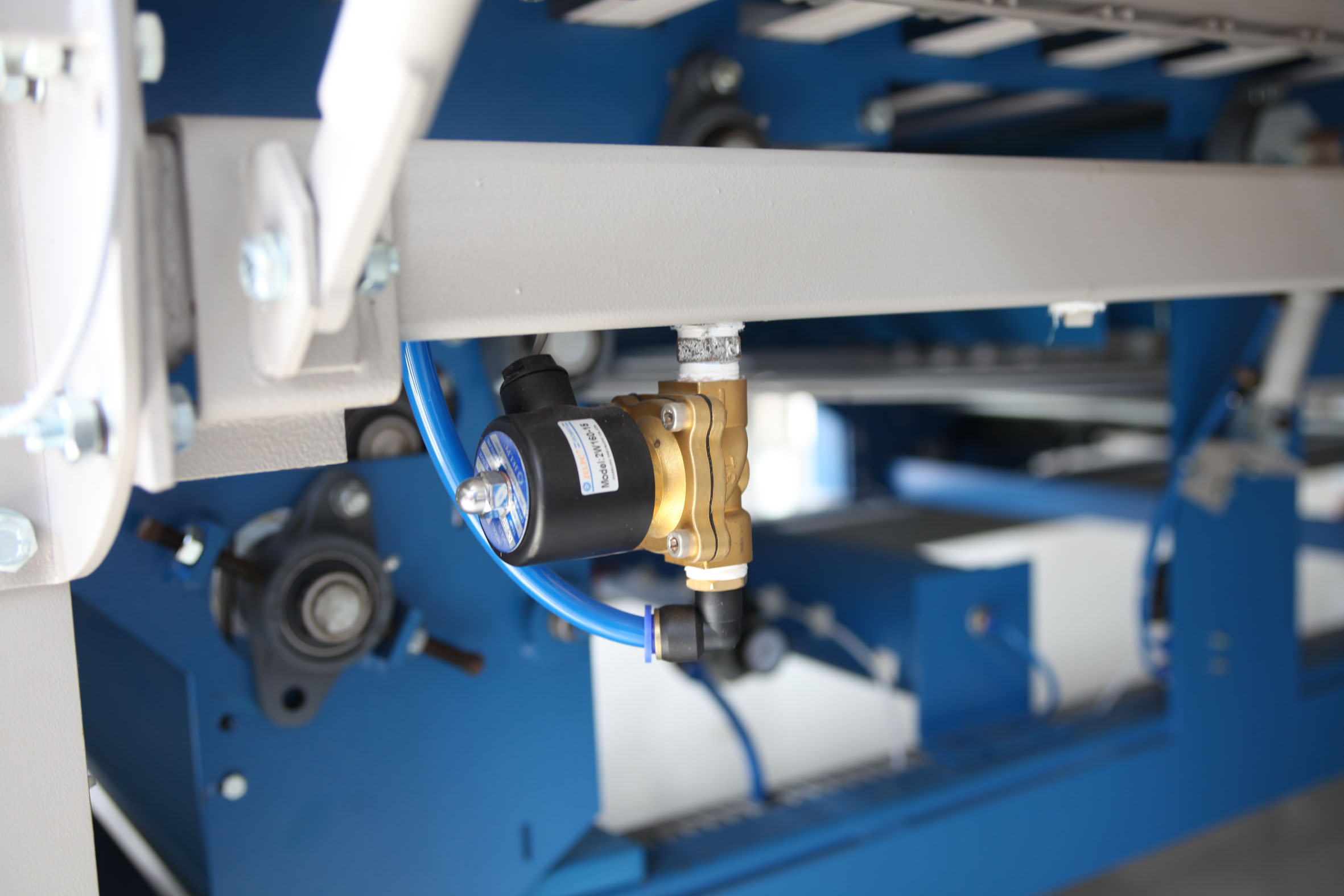

5：名稱（第三折儲氣管排水裝置）描述：折疊機第三折儲氣管排水裝置，有效的提高了折疊機因氣源處儲水造成氣源不通、工作不穩定造成折疊效果差等情況。（以前沒有裝儲氣管排水裝置時，第三折需要靠人工來清理里面的水，時間長，工作繁瑣。裝了這個第三折儲氣管排水裝置之后每天可以定期的排水，有效的提高了折疊機因氣源處儲水造成氣源不通、工作不穩定造成折疊效果差等情況）

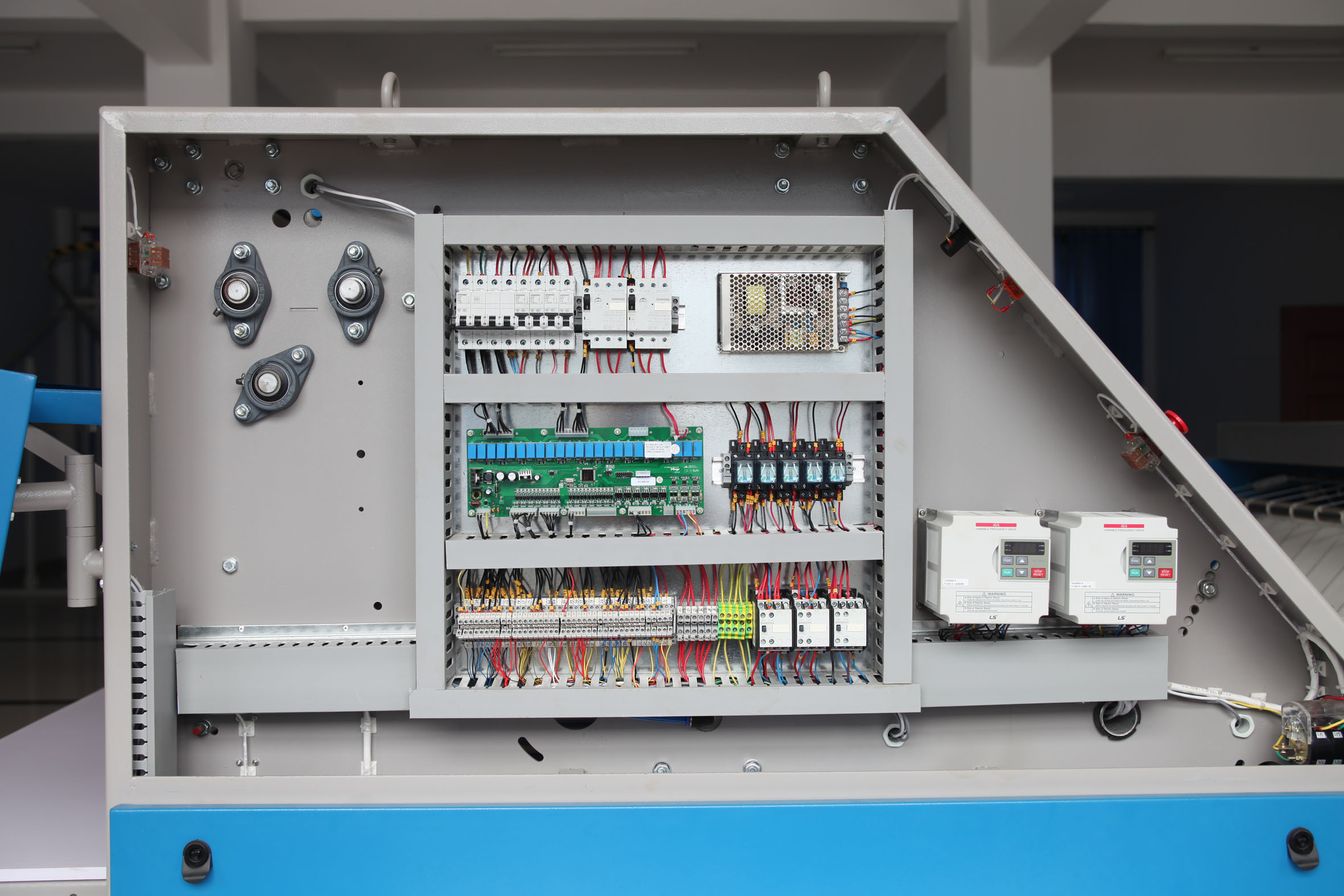

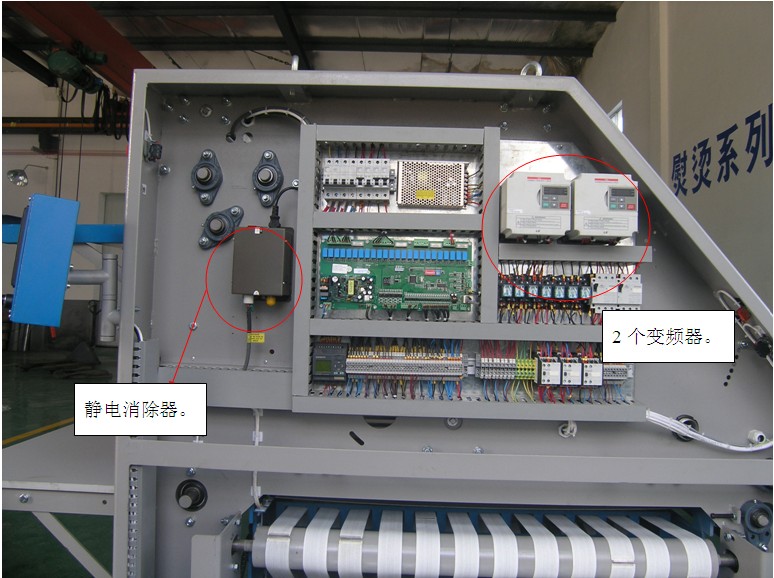

電器部分

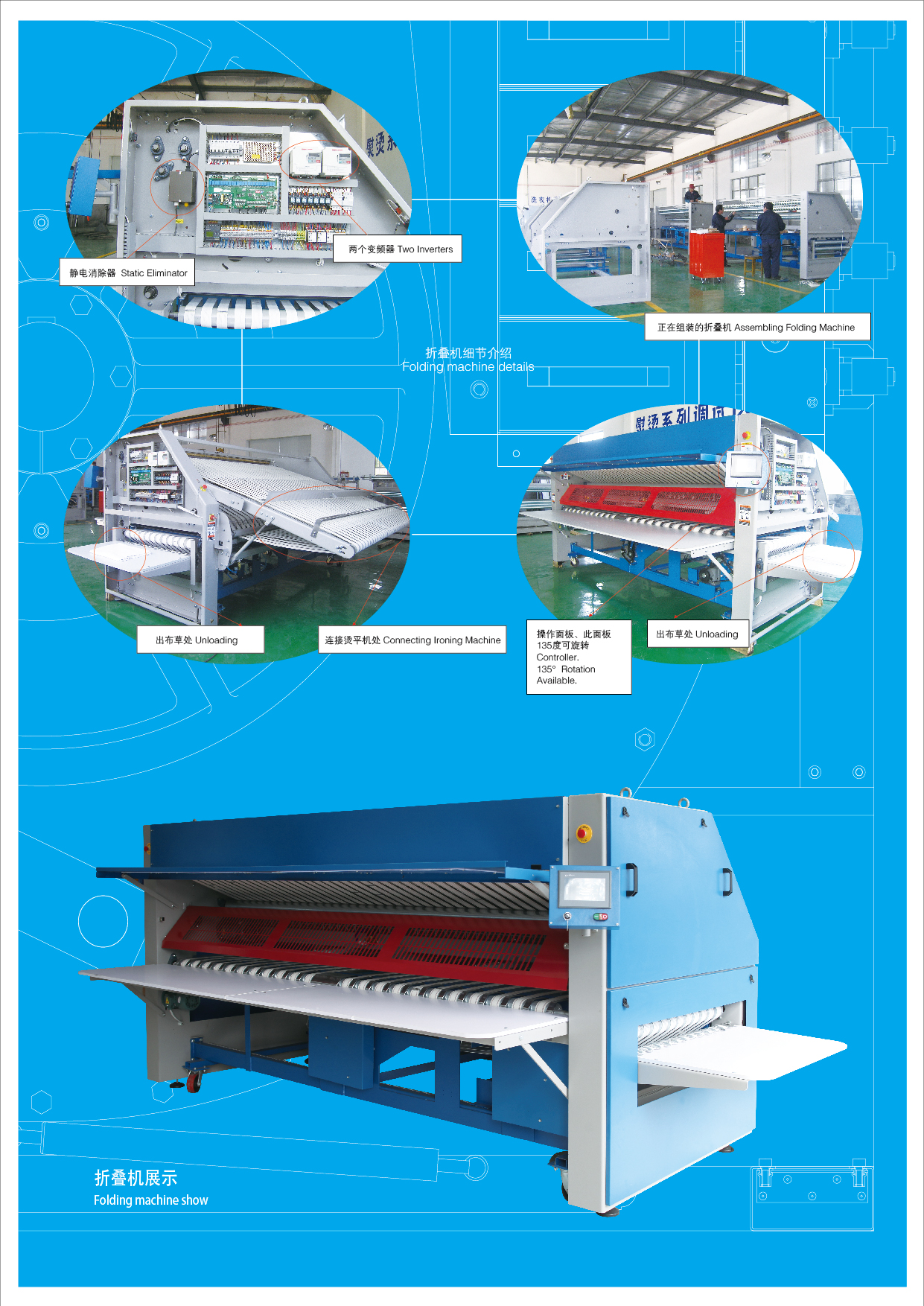

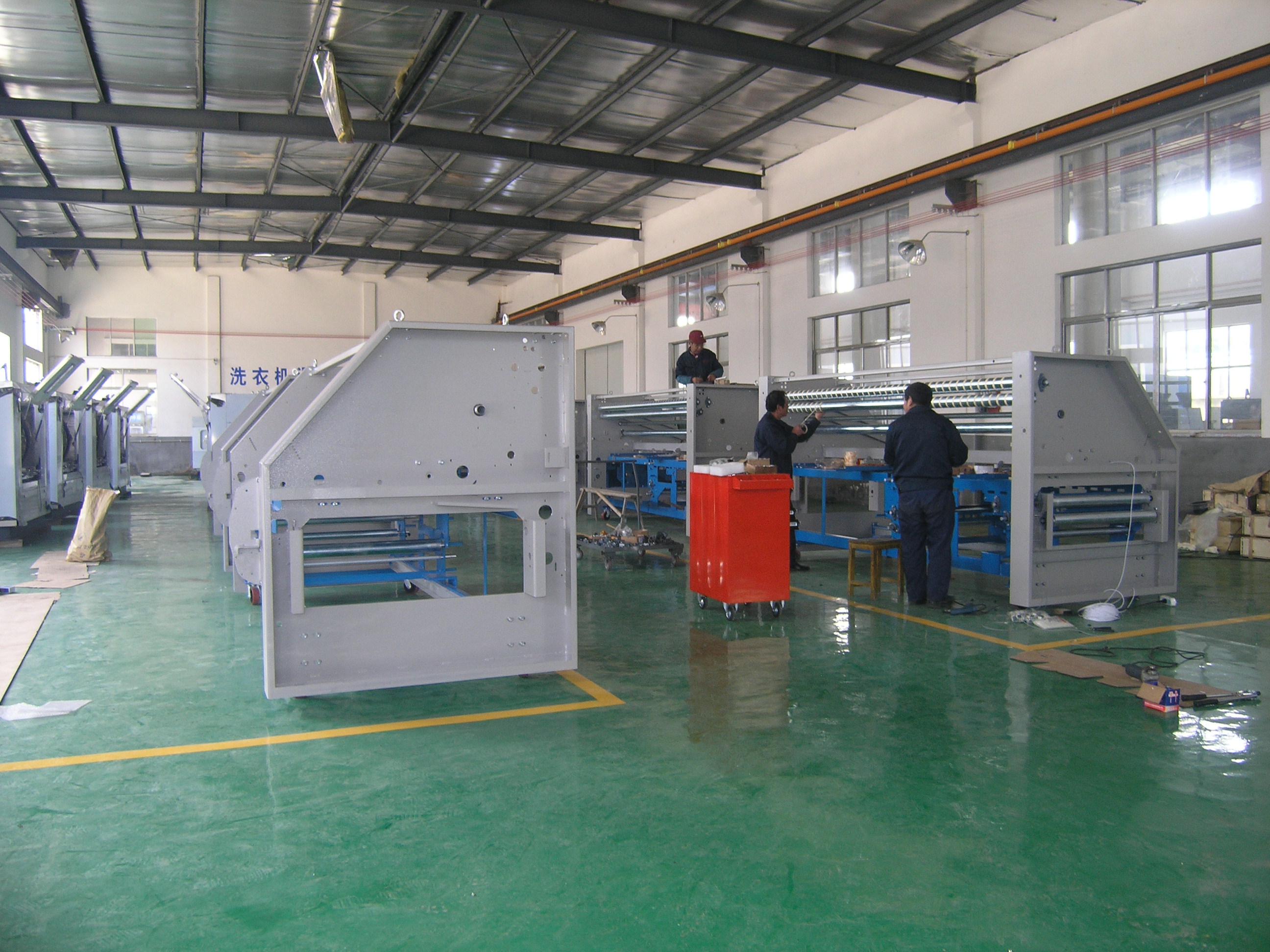

正在組裝的折疊機。

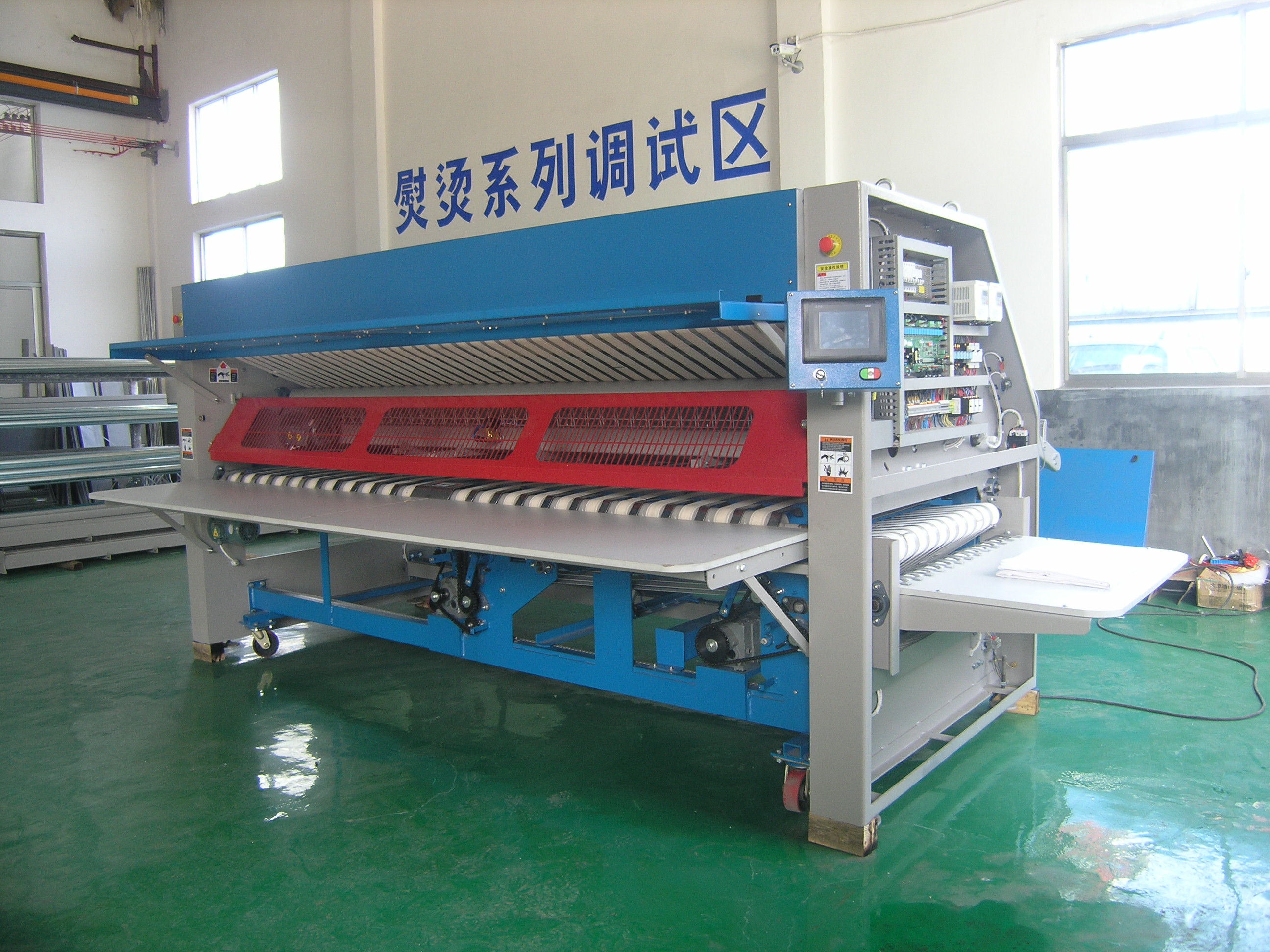

ZD3000-V型折疊機
|
|
折疊寬度 |
3000mm |
|
折疊次數 |
5times |
|
|
折疊速度 |
10-50m/min |
|
|
壓縮空氣 |
0.4-0.6 Mpa |
|
|
額定功率 |
1.3KW |
|
|
外形尺寸 （長*寬*高） |
4170*3150*1850mm |
|
|
整機重量 |
1600KG |
性能簡介：
1：主要電氣部分為進口零配件（分別為：歐姆龍、施奈德、西門子等）
2：純進口電磁閥，價格是國內電磁閥的幾倍價格，高品質的配件讓折疊機的穩定性達到更佳。
3：高標準TR軸承、進口自動漲緊裝置。
4：電腦版135度可旋轉裝置
描述：為了便于工作人員的觀察與操作、減輕勞動強度、操作更人性化、特制135度可旋轉裝置電腦版，讓工作人員在正面及側面都能可視性操作。

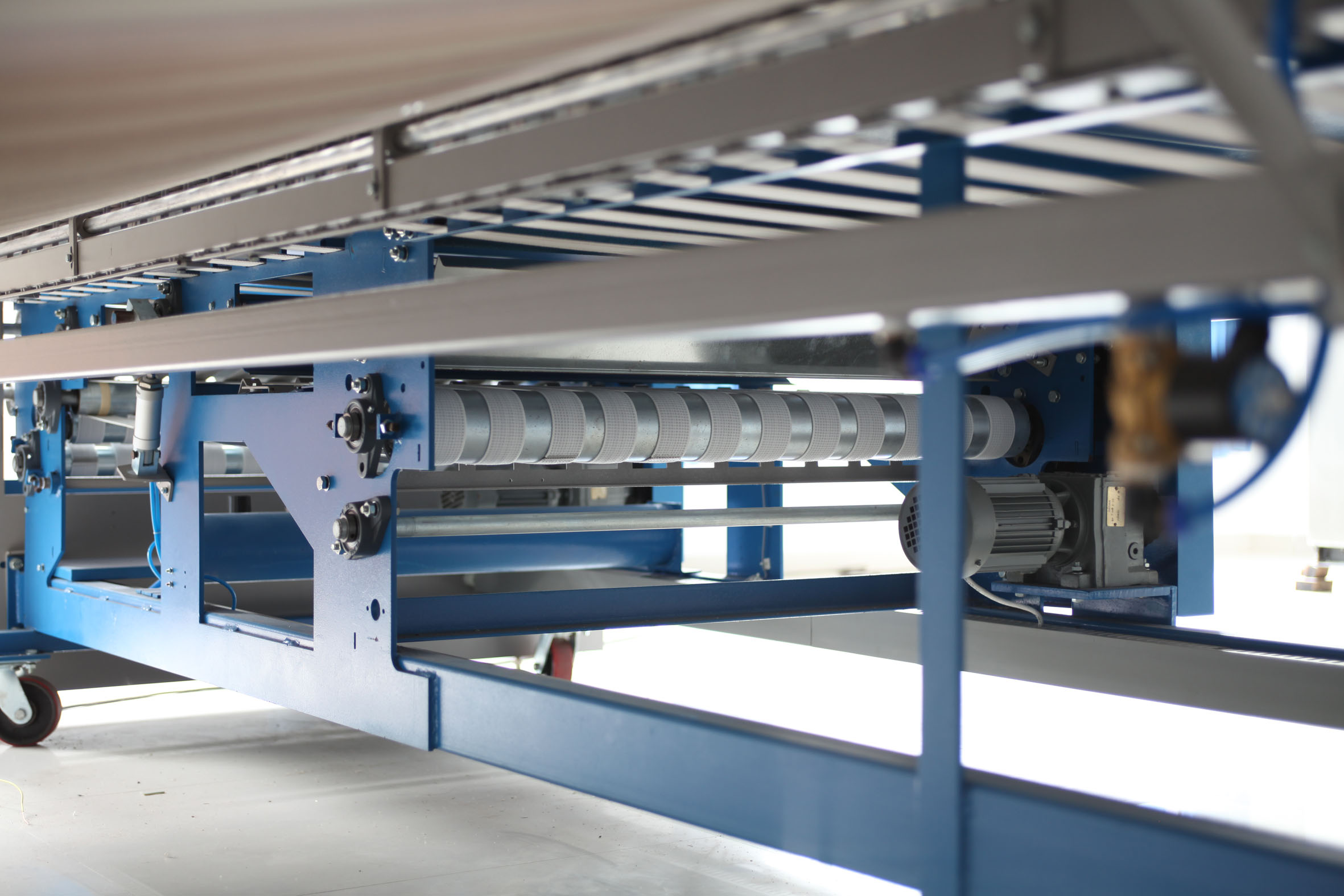

5：第三折獨立省電模式電機
描述：由以前靠帶子被動轉動的舊模式，改為現在獨立電機主動轉動，該電機在待機時不產生用電量，以達到省電模式。

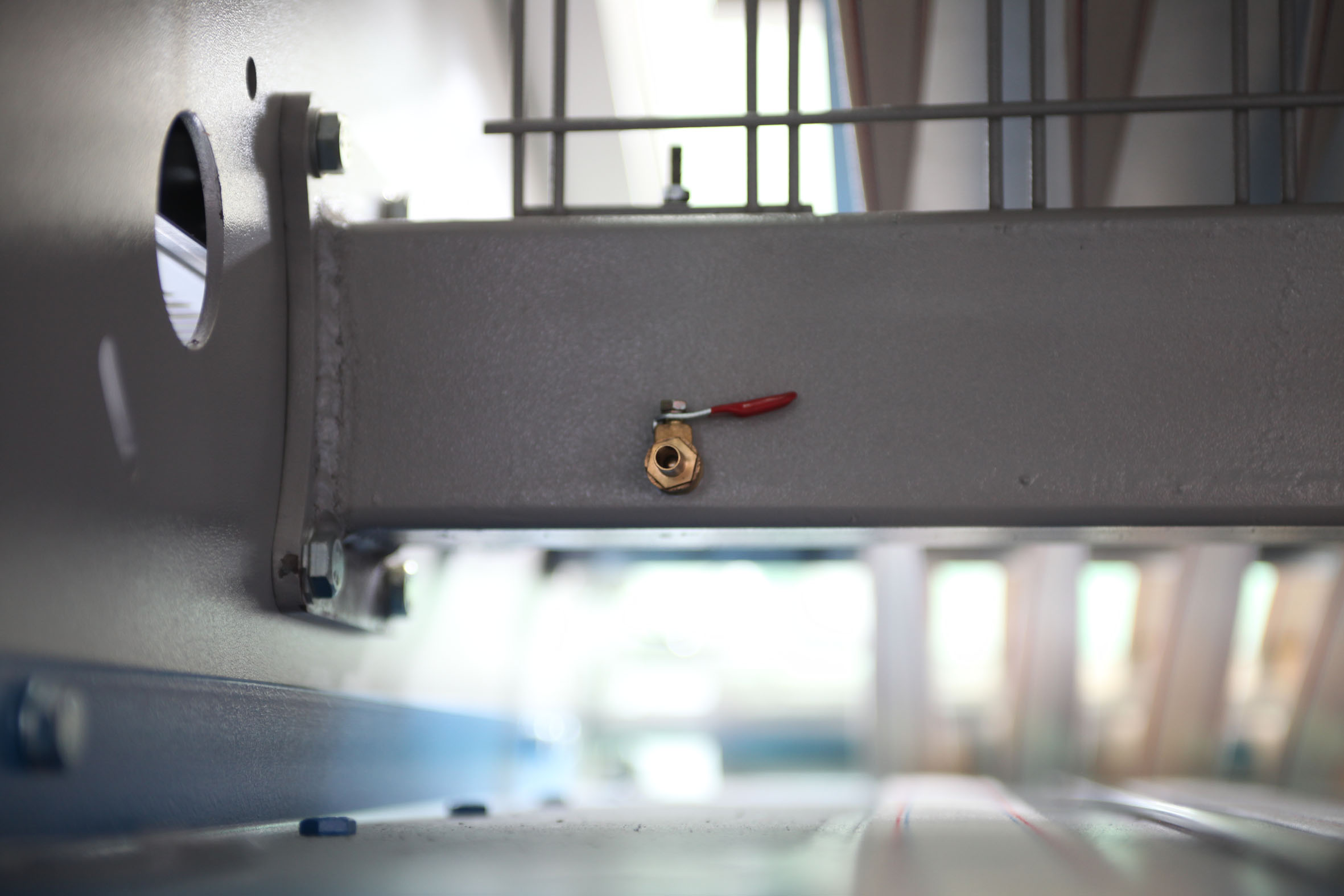

6：第三折儲氣管排水裝置
描述：折疊機第三折儲氣管排水裝置，有效的提高了折疊機因氣源處儲水造成氣源不通、工作不穩定造成折疊效果差等情況。
7：電機、變頻器結合獨立制動
描述：折疊機由以前的離合器傳動改為電機、變頻器獨立傳動制動。以前用離合器控制折疊機次數多了之后，離合器發燙，折疊機停止工作。冷卻后才能重新啟動折疊，現在改為電機、變頻器獨立傳動制動，解決離合器發燙需要讓燙平機停機，冷卻后再次工作的煩惱。

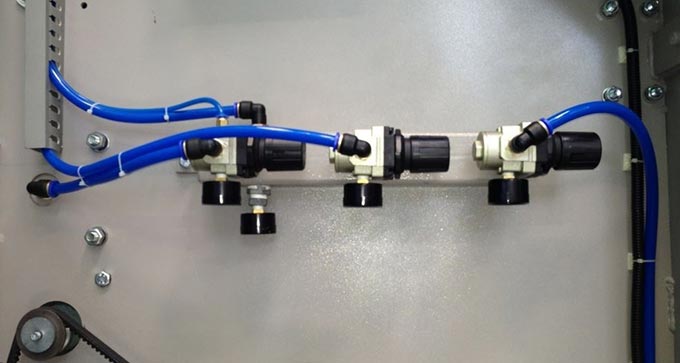

8：氣源處理總成、高品質配件讓折疊機效果更佳。

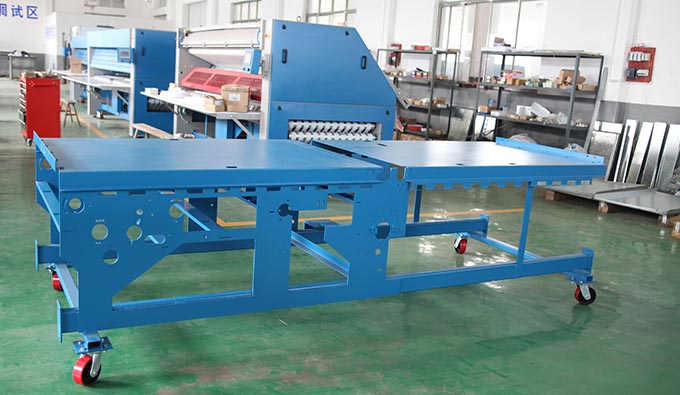

9：折疊機機架整體焊接，讓折疊機更牢固、更穩定、減小振動。
特制原裝整體鏤空式推進裝置
描述：折疊機第五折鉤刀為整體鏤空設計，特制原裝整體鏤空式推進裝置，通過氣缸的杠桿推進原理達到第五折的推進作用、該設計折疊出的布草無布草破損。
